| Количество: | |
|---|---|
| МОДЕЛИ | 5 | 9 | 16 | 27 | 42 |
| Приводной крутящий момент, Нм при 21 МПа | 500 | 900 | 1600 | 2680 | 4200 |
| Удерживающий крутящий момент, Нм при 21 МПа | 1300 | 2400 | 4400 | 7100 | 10500 |
| Момент Вместимость Стрэддл NM | 2500 | 4500 | 10200 | 16400 | 31600 |
| Момент Грузоподъемность Консоль НМ | 1360 | 2480 | 5420 | 11300 | 15800 |
| Радиальная грузоподъемность кг | 1380 | 2130 | 4190 | 5580 | 9530 |
| Осевая грузоподъемность кг | 500 | 680 | 1000 | 1400 | 1770 |
| Рабочий объем 180°CC | 132 | 234 | 436 | 726 | 1070 |
| Приблизительный вес кг | 12.5 | 17 | 30 | 51 | 77 |

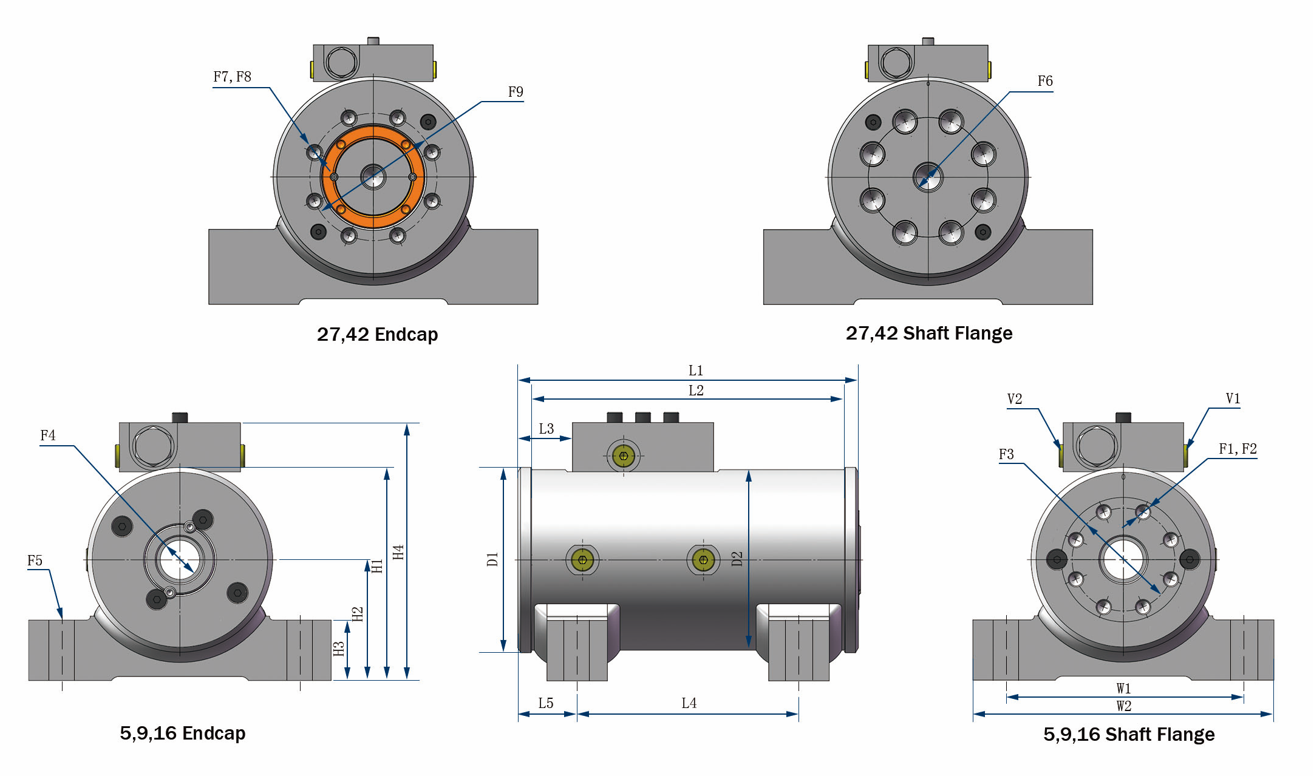

| D1 Диаметр фланца вала и торцевой крышки, мм | 104 | 117 | 142 | 170 | 196 |
| D2 Диаметр корпуса мм | 101 | 114 | 139 | 165 | 191 |
| F1 Резьбовые монтажные отверстия, фланец вала MM | М10×1,5 | М10×1,5 | М12×1,75 | М20×2,5 | М20×2,5 |
| F2 Количество монтажных отверстий, фланец вала | 6 | 8 | 8 | 8 | 10 |
| F3 Диаметр окружности болта, вал MM | 53.9 | 65 | 85 | 102 | 121 |
| F4 Диаметр сквозного отверстия мм | М20 | М24 | М24 | - | - |
| F5 Диаметр отверстия для стопы, мм | М16 | М20 | М24 | М24 | М30 |
| F6 Размер центрального отверстия вала, мм | - | - | - | М24×3 | 1 1/4-7 |
| F7 Резьбовые монтажные отверстия, фланец торцевой крышки MM | - | - | - | М12×1,75 | М16×2 |
| F8 Количество монтажных отверстий, торцевой фланец | - | - | - | 8 | 10 |
| F9 Диаметр окружности болта, торцевая крышка fiangMM | - | - | - | 108 | 121 |
| H1 Общая высота (без клапана) мм | 119 | 135 | 158 | 193 | 218 |
| H2 Высота до центральной линии, мм | 66 | 76.2 | 85.9 | 108 | 121 |
| H3 Высота опоры мм | 34.3 | 38.1 | 44.5 | 63.5 | 70 |
| H4 Общая высота (с клапаном) мм | 146 | 163 | 185 | 220 | 245 |
| L1 Общая длина мм | 188 | 216 | 248 | 298 | 337 |
| L2 Общая длина, без вращения, мм | 173 | 197 | 229 | 276 | 314 |
| L3 Фланец вала к уравновешивающему клапану MM | 32 | 34.5 | 44.7 | 48.8 | 49 |
| L4 Монтажная длина мм | 111 | 140 | 152 | 184 | 216 |
| L5 Фланец вала к монтажному отверстию MM | 37.9 | 37.6 | 47 | 57.2 | 60.5 |
| W1 Монтажная ширина мм | 145 | 152 | 197 | 222 | 267 |
| W2 Габаритная ширина мм | 178 | 191 | 248 | 279 | 330 |
| Порты P1 P2, корпус | ISO-1179-1/BSPP 'G'Серия портов.Размеры варьируются от 1/8 до 1/2.Подробности см. на чертежах | ||||
| V1 V2 Порты, клапан | Порты серии ISO-11926/SAE. Размеры 7/16. Подробности см. на чертежах. | ||||
