| Количество: | |
|---|---|
| МОДЕЛИ | 2 | 3 | 6 | 10 | 16 | 27 |
| Приводной крутящий момент, Нм при 21 МПа | 180 | 320 | 600 | 1000 | 1600 | 2700 |
| Удерживающий крутящий момент, Нм при 21 МПа | 630 | 1200 | 1900 | 3800 | 5700 | 9400 |
| Момент Грузоподъемность Консольное крепление Н.М. | 560 | 1000 | 2200 | 5600 | 9000 | 11200 |
| Радиальная грузоподъемность кг | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| Осевая грузоподъемность кг | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| Рабочий объем 180°CC | 63.9 | 121 | 192 | 365 | 552 | 914 |
| Рабочий объем 360°CC | - | 243 | 384 | 733 | 1105 | 1829 |
| Приблизительный вес 180 ° кг | 6.4 | 10 | 14.2 | 26 | 43.3 | 57 |
| Приблизительный вес 360 ° кг | - | 12.8 | 19.2 | 35 | 54.5 | 83 |

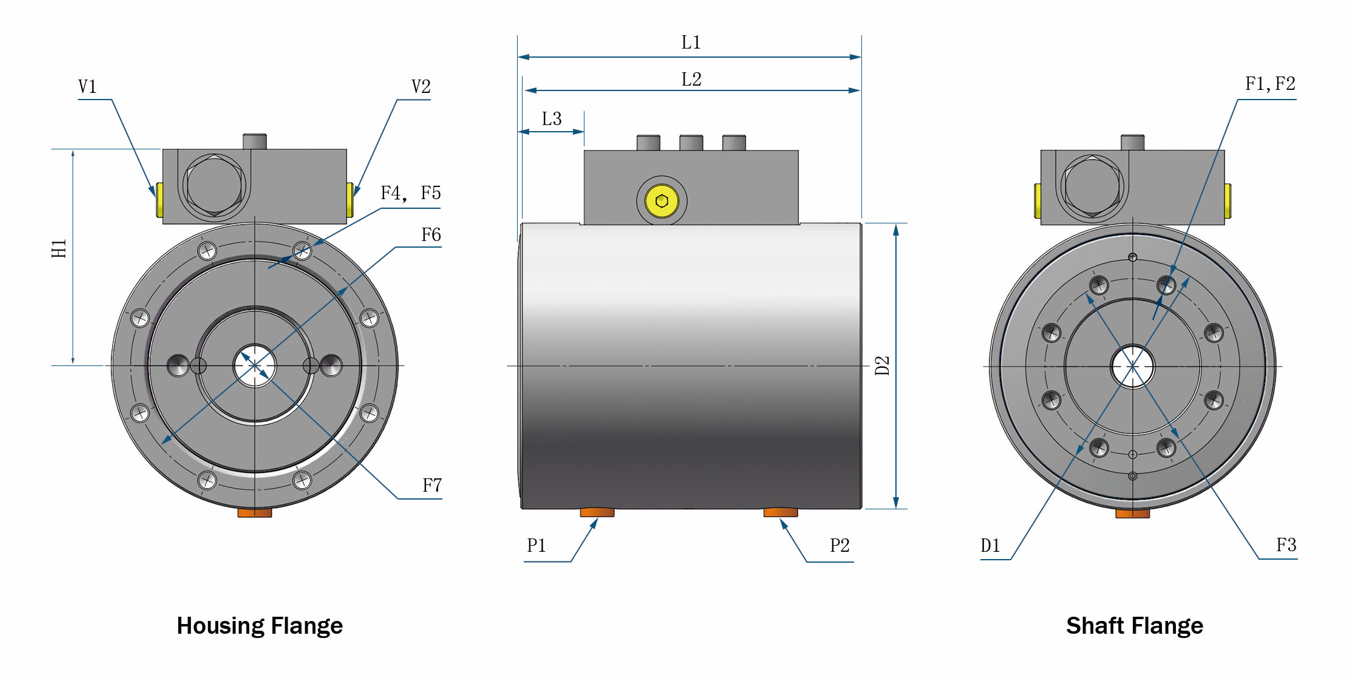

| D1 Диаметр монтажной поверхности вала, мм | 77.2 | 89 | 102 | 127 | 148 | 185 |
| D2 Диаметр корпуса мм | 100 | 119 | 135 | 170 | 198 | 226 |
| F1 Резьбовые монтажные отверстия, фланец вала MM | М8×1,25 | М8×1,25 | М10×1,5 | М12×1,75 | М12×1,75 | М16×2 |
| F2 Количество монтажных отверстий, фланец вала | 8 | 8 | 12 | 12 | 12 | 12 |
| F3 Диаметр окружности болта, фланец вала мм | 54 | 73 | 80 | 102 | 127 | 140 |
| F4 Резьбовые монтажные отверстия, фланец корпуса MM | М8×1,25 | М8×1,25 | М10×1,5 | М12×1,75 | М12×1,75 | М12×1,75 |
| F5 Количество монтажных отверстий, фланец корпуса | 8 | 8 | 12 | 12 | 12 | 12 |
| F6 Диаметр окружности болта, фланец корпуса мм | 86 | 103 | 117 | 151 | 175 | 203 |
| F7 Диаметр сквозного отверстия вала, мм | 14.3 | 17 | 21.4 | 35.7 | 45.7 | 66.7 |
| H1 От центральной линии до верха клапана MM | 80 | 90 | 98 | 115 | 129 | 143 |
| L1 Общая длина 180°MM | 140 | 143 | 156 | 184 | 224 | 241 |
| L1 Общая длина 360°MM | - | 189 | 212 | 258 | 311 | 346 |
| L2 Общая длина, невращающаяся 180°MM | 138 | 142 | 154 | 182 | 221 | 239 |
| L2 Общая длина, без вращения 360°MM | - | 188 | 211 | 256 | 308 | 344 |
| L3 Фланец вала к уравновешивающему клапану 180°MM | 25.4 | 26.9 | 27.7 | 27.9 | 38.6 | 43.9 |
| L3 Фланец вала к уравновешивающему клапану 360°MM | - | 22.6 | 24.6 | 42.7 | 60.2 | 70.4 |
| Порты P1 P2, корпус | ISO-1179-1/BSPP 'G'Серия портов.Размеры варьируются от 1/8 до 1/4.Подробности см. на чертежах | |||||
| V1 V2 Порты, клапан | Порты серии ISO-11926/SAE. Размеры 7/16. Подробности см. на чертежах. | |||||
| МОДЕЛИ | 2 | 3 | 6 | 10 | 16 | 27 |
| Приводной крутящий момент, Нм при 21 МПа | 180 | 320 | 600 | 1000 | 1600 | 2700 |
| Удерживающий крутящий момент, Нм при 21 МПа | 630 | 1200 | 1900 | 3800 | 5700 | 9400 |
| Момент Грузоподъемность Консольное крепление Н.М. | 560 | 1000 | 2200 | 5600 | 9000 | 11200 |
| Радиальная грузоподъемность кг | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| Осевая грузоподъемность кг | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| Рабочий объем 180°CC | 63.9 | 121 | 192 | 365 | 552 | 914 |
| Рабочий объем 360°CC | - | 243 | 384 | 733 | 1105 | 1829 |
| Приблизительный вес 180 ° кг | 6.4 | 10 | 14.2 | 26 | 43.3 | 57 |
| Приблизительный вес 360 ° кг | - | 12.8 | 19.2 | 35 | 54.5 | 83 |
| D1 Диаметр монтажной поверхности вала, мм | 77.2 | 89 | 102 | 127 | 148 | 185 |
| D2 Диаметр корпуса мм | 100 | 119 | 135 | 170 | 198 | 226 |
| F1 Резьбовые монтажные отверстия, фланец вала MM | М8×1,25 | М8×1,25 | М10×1,5 | М12×1,75 | М12×1,75 | М16×2 |
| F2 Количество монтажных отверстий, фланец вала | 8 | 8 | 12 | 12 | 12 | 12 |
| F3 Диаметр окружности болта, фланец вала мм | 54 | 73 | 80 | 102 | 127 | 140 |
| F4 Резьбовые монтажные отверстия, фланец корпуса MM | М8×1,25 | М8×1,25 | М10×1,5 | М12×1,75 | М12×1,75 | М12×1,75 |
| F5 Количество монтажных отверстий, фланец корпуса | 8 | 8 | 12 | 12 | 12 | 12 |
| F6 Диаметр окружности болта, фланец корпуса мм | 86 | 103 | 117 | 151 | 175 | 203 |
| F7 Диаметр сквозного отверстия вала, мм | 14.3 | 17 | 21.4 | 35.7 | 45.7 | 66.7 |
| H1 От центральной линии до верха клапана MM | 80 | 90 | 98 | 115 | 129 | 143 |
| L1 Общая длина 180°MM | 140 | 143 | 156 | 184 | 224 | 241 |
| L1 Общая длина 360°MM | - | 189 | 212 | 258 | 311 | 346 |
| L2 Общая длина, невращающаяся 180°MM | 138 | 142 | 154 | 182 | 221 | 239 |
| L2 Общая длина, без вращения 360°MM | - | 188 | 211 | 256 | 308 | 344 |
| L3 Фланец вала к уравновешивающему клапану 180°MM | 25.4 | 26.9 | 27.7 | 27.9 | 38.6 | 43.9 |
| L3 Фланец вала к уравновешивающему клапану 360°MM | - | 22.6 | 24.6 | 42.7 | 60.2 | 70.4 |
| Порты P1 P2, корпус | ISO-1179-1/BSPP 'G'Серия портов.Размеры варьируются от 1/8 до 1/4.Подробности см. на чертежах | |||||
| V1 V2 Порты, клапан | Порты серии ISO-11926/SAE. Размеры 7/16. Подробности см. на чертежах. | |||||
