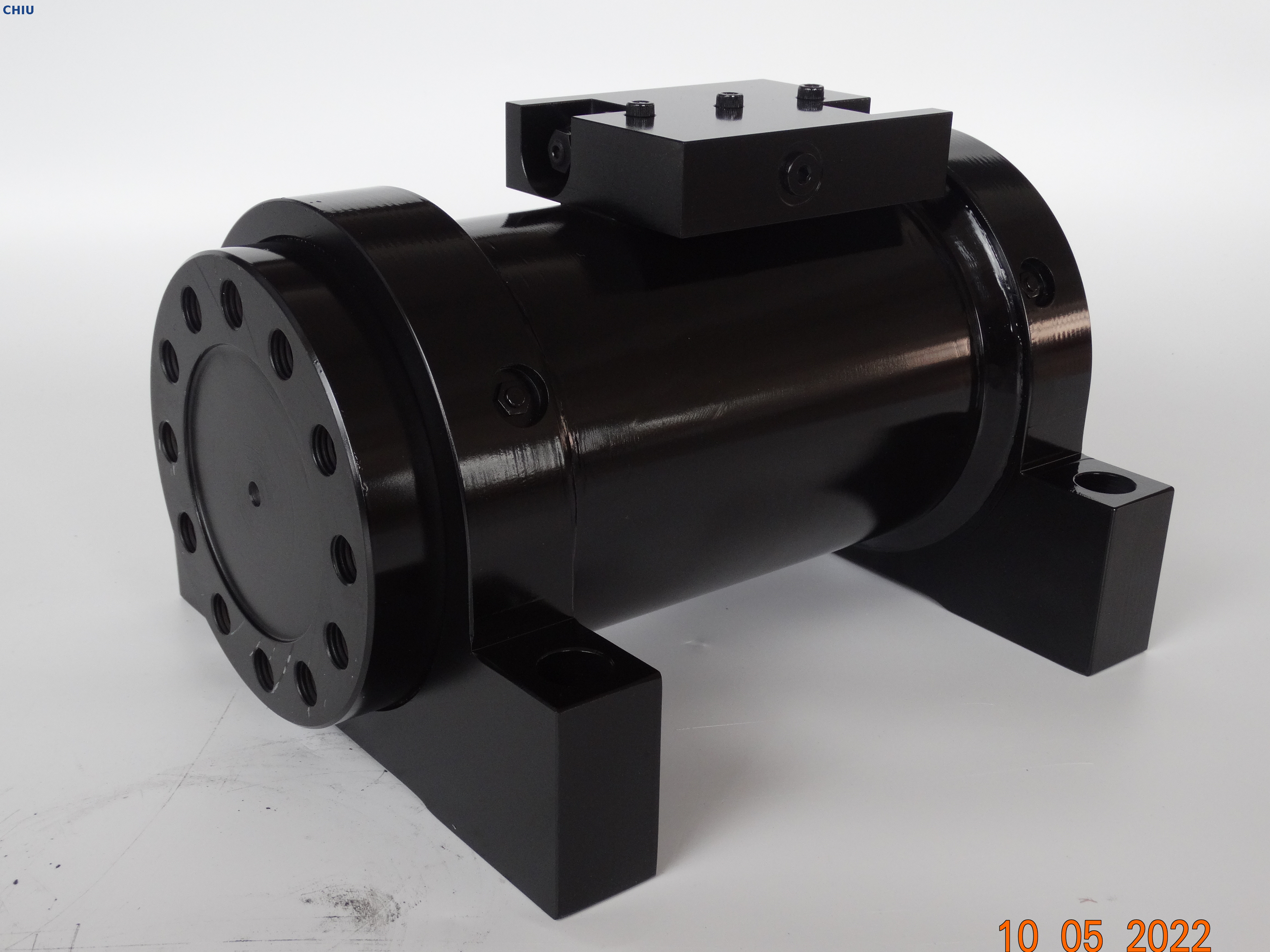

Винтовые гидравлические поворотные приводы для промышленного применения с высоким крутящим моментом

Тяжелая инженерия постоянно сталкивается с жесткой пространственной дилеммой. Проектировщикам оборудования требуется высокая вращательная мощность, но они сталкиваются с жесткими ограничениями при установке. Использование традиционных рычагов, внешних подшипников и линейных цилиндров часто приводит к огромным разочарованиям. Эти устаревшие установки создают опасные отдельные точки отказа в механических системах. Они также увеличивают вес и значительно усложняют вашу спецификацию материалов (BOM).

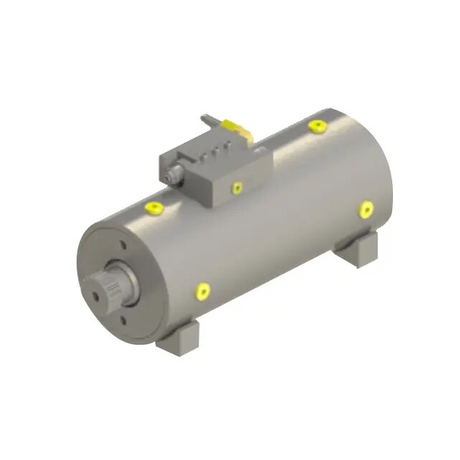

Чтобы решить эту проблему, винтовой гидравлический поворотный привод объединяет вращающееся устройство, кронштейн и подшипник в один обтекаемый блок. В этом руководстве рассматриваются основные механизмы, явные инженерные преимущества и критические критерии выбора для экстремальных промышленных условий. Вы узнаете, как именно оценить и указать эти единицы. Следование этой методологии обеспечивает оптимальную производительность оборудования и защищает долгосрочную надежность вашей цепочки поставок.

Ключевые выводы

• Консолидация компонентов. Спиральная конструкция устраняет необходимость во внешних подшипниках и кронштейнах, что значительно снижает механическую площадь и сложность спецификации.

• Чрезвычайная плотность мощности: Способен генерировать крутящий момент до 380 000 дюймо-фунтов (с заказными агрегатами, превышающими 2 млн дюймо-фунтов) при стандартном рабочем давлении 3000 фунтов на квадратный дюйм.

• Надежность с нулевым дрейфом: интеграция с уравновешивающими клапанами обеспечивает высокий удерживающий момент и нулевую внутреннюю утечку, что критически важно для подвешенных грузов.

• Защита от перегрузки: несамоблокирующиеся шлицевые механизмы действуют как «гидравлический предохранитель», позволяя системе двигаться назад во время ударных нагрузок, чтобы предотвратить катастрофический механический отказ.

Инженерный подход: почему винтовые приводы предпочтительнее альтернативных поворотных?

При выборе промышленного гидравлического привода инженеры обычно оценивают три основные категории. Вам придется выбирать между реечной, лопастной и спиральной конструкциями. В нижней части воронки принятия решений выбор зависит от занимаемой площади, устойчивости к утечкам и ударопрочности.

Реечные агрегаты, безусловно, способны создавать высокий крутящий момент. Однако они по своей сути остаются громоздкими и сложными для интеграции. Их открытые внешние шестерни очень чувствительны к резкому износу. Проникновение грязи быстро разрушает шестерни, вызывая возможную утечку жидкости в сложных полевых условиях. Они требуют значительного пространства, серьезно ограничивая свободу дизайна.

Лопастные приводы также имеют определенные ограничения. Отраслевые стандарты в первую очередь относят их к пневматике или гидравлике малой мощности, работающей под давлением от 50 до 100 бар. Они часто страдают от внутренней утечки жидкости с течением времени. Кроме того, они обладают заведомо плохой устойчивостью к внезапным ударным нагрузкам, что делает их непригодными для тяжелого землеройного или горнодобывающего оборудования.

Преимущество спирали решает эти критические инженерные недостатки. Он имеет полностью закрытый механизм, защищающий важные механизмы от внешнего загрязнения. Он обеспечивает самую высокую удельную мощность и максимальный крутящий момент на кубический дюйм монтажного пространства. Это также обеспечивает превосходную амортизацию. Большая площадь поверхности внутренних скользящих шлицов легко рассеивает внезапные скачки силы.

Основная механика: как технология скользящих шлицов повышает плотность мощности

Понимание винтового гидравлического поворотного привода требует анализа его внутренней технологии скользящих шлицев. Этот механизм полностью меняет представление о том, как энергия жидкости преобразуется в силу вращения.

1. Герметичный корпус: внешняя цилиндрическая оболочка полностью закрывает механизм. Он часто содержит неподвижные внешние зубчатые кольца.

2. Центральный вал: это основной выходной элемент. Он передает крутящий момент непосредственно на ваше оборудование.

3. Шлицевой поршень: этот основной компонент имеет два набора механически обработанных винтовых шлицов на внутренней и внешней поверхностях.

Процесс преобразования представляет собой элегантное проявление машиностроения. Давление жидкости заставляет центральный поршень двигаться линейно вниз по стволу. Во время движения внешние шлицы надежно фиксируются рядом с корпусом. Одновременно внутренние шлицы захватывают центральный вал. Этот механизм с двойной передачей заставляет центральный вал вращаться плавно. Изменение направления потока жидкости просто меняет вращение.

Инженеры должны понимать строгую линейность между крутящим моментом и давлением. Выходной крутящий момент остается строго линейным относительно приложенного гидравлического давления. Если вы удвоите давление в системе, вы точно удвоите выходной крутящий момент. Эта предсказуемая физическая реальность позволяет инженерам точно настраивать производительность машины.

Техническая терминология сильно влияет на точность закупок. Всегда указывайте механизм как «винтовую передачу» или «винтовой шлиец». Избегайте использования неточной терминологии «крутая нить». Использование неправильных терминов часто сбивает с толку поставщиков и задерживает важные сроки проекта.

Ключевые критерии оценки промышленного применения с высоким крутящим моментом

Определение компонентов для экстремальных условий эксплуатации требует жесткой системы оценки. Неспособность точно оценить нагрузки приводит к катастрофическим сбоям в эксплуатации.

Крайне критическая ошибка в спецификации связана с объединением крутящего момента привода и крутящего момента удержания. Удерживающий крутящий момент — это сопротивление вашей системы внешним силам обратного движения. Он по своей сути намного выше крутящего момента. Специалисты всегда должны рассчитывать нагрузки на основе статического удержания и динамического движения. Вам необходимо убедиться, что система действительно может удерживать подвешенный груз, когда он перестанет двигаться.

Приложения, бросающие вызов гравитации, требуют отсутствия утечек и активного предотвращения дрейфа. Вы должны оценить интеграцию встроенных двойных уравновешивающих клапанов. Эти клапаны удержания нагрузки надежно удерживают жидкость внутри цилиндра. Они гарантируют, что привод точно удерживает свое положение, не полагаясь на внешние механические тормоза. Это предотвращает медленное падение подвешенного груза с течением времени.

Тщательно оцените несущую способность блока. премиум-класса с высоким крутящим моментом Приводы специально разработаны для использования в качестве структурных компонентов. Они функционируют как прочные механические петли. Они воспринимают массивные радиальные и осевые нагрузки непосредственно на монтажном фланце или валу. Эта конструктивная возможность полностью исключает необходимость установки отдельных опорных подшипников.

Наконец, оцените необходимые допуски на люфт. Стандартные шлицевые агрегаты обеспечивают высокую функциональную точность для большинства мобильных машин. Однако высокоточное автоматическое позиционирование требует более строгого контроля. Вы должны явно указать расширенное устранение люфта. Производство премиум-класса может сократить люфт до 5 угловых минут для сверхточных задач автоматизации.

Лучшие практики для спецификации

• Всегда рассчитывайте пиковые ударные нагрузки, а не только обычные рабочие нагрузки.

• Укажите противовесные клапаны для удержания нагрузки для любого применения, связанного с повышенными нагрузками.

• Прежде чем устранять внешние шарнирные подшипники, проверьте точные номинальные радиальные и осевые нагрузки.

Реальная реализация: проверенные сценарии нагрузки

Теоретические инженерные ограничения должны быть воплощены в проверяемых эксплуатационных характеристиках. Эти приводы постоянно доказывают свою эффективность в экстремальных промышленных условиях.

Подземные буровые машины подвергают оборудование суровым условиям эксплуатации. Буровые стрелы требуют полного вращения на 360°. Они также должны противостоять экстремальному отступлению и одновременно тренировать противостоящие силы. В этом отношении превосходны спиральные агрегаты. В них используется метод установки с фиксированным валом и вращающимся корпусом. Эта уникальная монтажная схема упрощает прокладку шлангов, поглощая при этом сильные вибрации непосредственно в шасси машины.

Тяжелые разгрузочные ворота и промышленные самосвалы часто страдают от геометрических ограничений. Традиционные линейные цилиндры просто не могут разместиться в требуемых шарнирных пространствах. Один гидравлический поворотный привод легко решает эту дилемму. Он обеспечивает полный поворот на 180°. Он обеспечивает постоянный крутящий момент по всей дуге вращения. Он одновременно действует как точный структурный шарнир для ворот самосвала.

Погрузочные аппарели и бетонные желоба подчеркивают абсолютную необходимость обеспечения безопасности при удержании груза. Пандусы выдерживают огромные транспортные средства с переменным весом. Привод должен безопасно вращать эти полностью нагруженные, смещенные от центра грузы на крутых уклонах. Встроенные противовесные клапаны гарантируют плавный и контролируемый спуск. Они полностью исключают опасный снос груза при погрузке пассажиров.

Стратегии снабжения, прямые замены и риски цепочки поставок

Современное машиностроение во многом зависит от безопасных цепочек поставок. Указание идеального компонента ничего не значит, если вы не можете его получить надежно.

Крайне важно избегать жесткой привязки к поставщику. Многие устаревшие парки тяжелой техники полностью полагаются на стандартные размеры. Поиск точного эквивалента поворотного привода Helac часто необходим для старых машин. Например, модели серии L справляются с тяжелыми нагрузками, а модели серии T — с приложениями с большим циклом работы. Инженеры должны активно оценивать альтернативных поставщиков первого уровня. Вам нужны партнеры, способные предоставить точную «готовую к использованию» замену. Эта стратегия поддерживает согласованность парка машин и предотвращает дорогостоящую модернизацию машин.

Вы должны прозрачно учитывать реалии времени выполнения заказов. Задержки с поставками могут нарушить производственные графики. Доставка готовых прямых заменителей обычно занимает от 8 до 10 недель. Однако изделия, изготовленные по индивидуальному заказу, требуют значительного времени на изготовление. Добавление особых конфигураций портов или сложной торцевой амортизации с 10 отверстиями увеличивает время выполнения заказа за пределы 30 недель. Тщательно планируйте циклы закупок.

Экологическая адаптация требует тщательного руководства со стороны покупателя. Вы должны указывать обновления материалов только тогда, когда этого требует окружающая среда. Газовая нитроцементация поверхности значительно повышает износостойкость в абразивных средах. Сертификаты ATEX остаются обязательными для взрывоопасных подземных или химических сред. Специальные покрытия морского класса, например, соответствующие требованиям ABS, предотвращают быструю коррозию в соленой воде на морских платформах. Сообщите об этих эксплуатационных реалиях своему поставщику на ранних стадиях процесса формирования цен.

Распространенные ошибки поиска

• Невозможно сопоставить схемы крепления болтов на устаревших заменах.

• Игнорирование нестандартных расположений портов, что приводит к дорогостоящим изменениям маршрутизации шлангов в полевых условиях.

• Недооценка увеличенных сроков производства специализированных поверхностных покрытий.

Заключение

Переход на винтовой гидравлический поворотный привод представляет собой серьезную структурную переработку, а не просто замену компонентов. Это значительно уменьшает размер спецификации. Он надежно устраняет уязвимые механические точки отказа, такие как внешние тяги и открытые подшипники. Что еще более важно, он по своей сути защищает вашу тяжелую технику от катастрофических ударных нагрузок благодаря своей внутренней геометрии со скользящими шлицами.

Для успешного продвижения вперед техническим покупателям и командам инженеров необходимо собирать точные данные о системе. Соберите данные о пиковом рабочем давлении, необходимых углах поворота и точных требованиях к радиальной/осевой нагрузке. После того как вы задокументируете эти данные, обратитесь непосредственно к квалифицированному инженеру по применению. Они выполнят точные объемные размеры и обеспечат необходимое 3D-моделирование CAD для обеспечения безупречного соответствия конструкции.

Часто задаваемые вопросы

Вопрос: Каково максимальное рабочее давление для стандартного винтового гидравлического поворотного привода?

Ответ: Стандартные модели для тяжелых условий эксплуатации обычно безопасно работают при давлении до 3000 фунтов на квадратный дюйм (207 бар). Специализированные или специальные устройства могут быть легко спроектированы для гораздо более высоких пороговых значений давления в зависимости от требований вашего конкретного применения.

Вопрос: Может ли винтовой поворотный привод заменить механический шарнир?

А: Да. Поскольку они обладают высокой радиальной и осевой грузоподъемностью, приводы серии для тяжелых условий эксплуатации часто выступают в качестве основной точки поворота. Они обеспечивают необходимую структурную поддержку, устраняя необходимость во внешних подшипниках и пальцах.

Вопрос: Что происходит с приводом во время сильной механической перегрузки?

Ответ: В отличие от жестких механических связей, которые просто ломаются, несамоблокирующиеся шлицевые приводы могут двигаться назад при экстремальных ударных нагрузках. Этот функциональный обратный привод действует как «гидравлический предохранитель». Он безопасно перемещает жидкость через предохранительные клапаны системы, защищая структурную целостность машины.

Вопрос: Доступны ли прямые замены устаревших приводов Helac?

А: Да. Несколько ведущих производителей гидравлики производят точные прямые замены. Эти точные блоки соответствуют монтажным площадям, расположению портов и конкретным характеристикам крутящего момента устаревших моделей серий L и T, уменьшая критические задержки в цепочке поставок.
