Общие неудачи в гидравлических роторных приводах и как их избежать

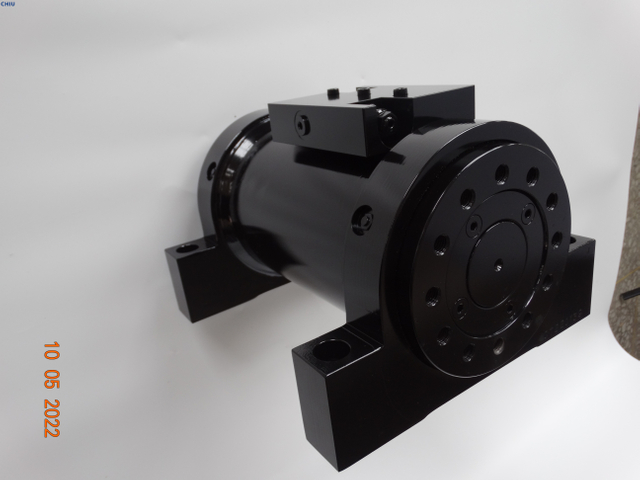

Гидравлические роторные приводы являются критическими компонентами в бесчисленных промышленных машинах-от строительных кранов и туннельных машин до оборудования морской палубы и роботизированных сварки. Преобразуя гидравлическую жидкость под давлением в точное вращательное движение, они обеспечивают высокий крутящий момент в компактной упаковке, обеспечивая гладкие, повторяемые и контролируемые повороты даже при тяжелых нагрузках.

Однако, как и любое механическое устройство, роторные приводы с течением времени подвергаются износу. Внутренние компоненты - особенно поршни, лопасти и подшипники - опыта трения, эрозии и усталости во время работы. Оставаясь без контроля, этот износ снижает производительность, снижает эффективность и в конечном итоге приводит к неожиданному времени простоя и дорогостоящему ремонту. В промышленности с высокими ставками, такими как бурение на оффшорных условиях, добыча полезных ископаемых и автоматизированное производство, сбой привода может остановить производство, компромиссеры и понести значительные финансовые потери.

1. Понимание уязвимых компонентов

Типичный гидравлический роторный привод состоит из нескольких ключевых частей, которые взаимодействуют под высоким давлением и скоростью. Три наиболее склонных к изношению компонентов:

• Поршни (или лопасти в приводах винограда)

• Цилиндрические отверстия (или поверхности тела привода)

• Подшипники и втулки

Каждый из них играет особую роль в преобразовании мощности жидкости в роторное движение, но каждый также испытывает уникальные стрессоры, которые способствуют износу:

• Поршни/лопатки скользят или поворачиваются на поверхности отверстия, передавая силу из жидкости под давлением.

• Цилиндрические приводит к тому, что поршня/лопасти и направляют их движение; Целостность поверхности необходима для плотного герметизации.

• Подшипники и втулки поддерживают вращающиеся валы и нуждаются в постоянной смазке для уменьшения трения.

Износ в любой из этих областей может привести к потере эффективности герметизации, снижению момента крутящего момента, увеличению обратной реакции и в конечном итоге утечки или захвата привода. Давайте подробно рассмотрим каждый компонент.

2. износ поршня и лопата: причины и последствия

2.1 Как работают поршни и лопатки

Есть два общих стиля гидравлических роторных приводов:

• Приводы поршня (или осевого поршня) , где множественные поршни, расположенные вокруг ротора, превращают давление жидкости в силу вращения.

• Приводы лопаток , в которых набор лопастей, установленных на ротор, слайд в слотах против внутренней поверхности корпуса.

В обеих конструкциях поверхности спаривания между поршнем/лопастью и отверстием должны поддерживать точное уплотнение для предотвращения внутреннего обхода жидкости. Высокое давление - часто 200–350 бар - расщепляет эти поверхности вместе с силой, что обеспечивает высокую плотность крутящего момента. Но то же давление в сочетании с движением приводит к износу.

2.2.

• Абразивный износ

  Причина : твердые частицы (грязь, металлическая стружка) в гидравлической жидкости попадают в ловушку между раздвижными поверхностями.

  Эффект : частицы выталкивают поверхности поршня или лопака и стенку отверстия, создавая грубые пятна, которые ускоряют дальнейшее износ и разлагают герметику.

• Клейкий износ

  Причина : контакт с металлом к ​​металлу при высокой нагрузке может вызвать микроскопическую сварку между поршнем/лопастью и отверстием, за которым следует разрыв по мере их движения.

  Эффект : материал передает от одной поверхности на другую, что приводит к оценке и неровным моделям износа.

• Эрозивный износ

  Причина : высокоскоростные жидкости, особенно во время быстрого переключения или кавитации клапана-вырос на поверхности.

  Эффект : ячечка, истончение краев лопастей и возможная потеря прочности поперечного сечения.

• Коррозийный износ

  Причина : загрязняющие вещества или влажность в химически реагирующей жидкости с металлами, особенно в морских или наружных условиях.

  Эффект : поверхностная ямка, подрывание герметизирующих грани и способствуя ускоренному механическому износу.

  2.3 Симптомы износа поршня/лопасти

• Повышенная внутренняя утечка : привод вращается под нагрузкой или дрейфом при удержании положения.

• Снижение момента крутящего момента : больший обход жидкости означает менее эффективное различие давления на поршне или лопасти.

• Гупкий или отсроченный отклик : неаккуратное уплотнение позволяет жидкости сжимать, уменьшая четкое движение.

• Необычный шум или вибрация : оценка и свободные допуски создают нерегулярное движение или болтовню.

3. Цилиндровый отверстие и ношение корпуса

3.1 Роль поверхности отверстия

Внутреннее отверстие корпуса привода обеспечивает гладкую, точно обработанную поверхность, против которой поршни или лопатки. Твердость, поверхностная отделка и точность размеров имеют решающее значение.

3.2 Механизмы износа

• Абразивный и клейкий износ : как и в случае с поршнями, частицами и микросхемами повреждения отверстия.

• Тепловое искажение : нарастание тепла, особенно в применении высокого цикла, может вызвать переносную овальность или конусность, разбивая плотную посадку с поршнем-керной.

• Поверхностная усталость : Повторные циклы нагрузки могут вызвать микросоры, которые распространяются, что приводит к выщипу или отслаиванию подкладки отверстия.

3.3 Последствия износа отверстия

• Пути утечки : даже небольшие царапины ставят под угрозу герметинг, что приводит к обхождению жидкости.

• Потеря концентричности : поршни или лопасти могут наклоняться, вызывая связывание или неровное износ в других местах.

• Увеличение трения : грубые поверхности повышают сопротивление, увеличивая энергопотребление и тепло.




  4. износ подшипника и втулки

  4.1 Функция подшипников и втулок

  Подшипники и втулки поддерживают вал или ротор привода, поглощая радиальные и осевые нагрузки и поддерживая выравнивание. Правильная смазка уменьшает трение и рассеивает тепло.

  4.2 Факторы износа

• Гидродинамическая и пограничная смазка : при легких нагрузках полная жидкая пленка отделяет поверхности (гидродинамические), но тяжелые нагрузки могут привести к контакту металла (граница), ускоряющегося износа.

• Загрязнение : абразивные частицы в смазке действуют как наждачная бумага.

• Размещение : отклонение вала или искажение корпуса концентрирует нагрузку на одну сторону подшипника.

  4.3 Симптомы износа подшипника

• Увеличение пробега : игра вала приводит к обратной реакции и ошибкам положения.

• Перегрев : металлический контакт генерирует тепло, дальнейшее ухудшение смазки.

• Шум : звуки или шлифование указывают на металлический контакт.




  5. Корские причины: почему износ происходит

В то время как каждый компонент испытывает уникальные механизмы износа, основные причины часто распространены:

• Жидкое загрязнение

  Впускные фильтры обход или сбой

  Неправильные методы технического обслуживания

  Загрязненные среды водохранилища

• Неадекватная смазка

  Неправильная вязкость жидкости для диапазона рабочей температуры

  Деградированная или окисленная жидкость не заменена по графику

  Отсутствующие аддитивные пакеты (например, против одежда, анти-FOAM)

• Избыточное давление и ударные нагрузки

  Неконтролируемые шипы во время изменений в направлении

  Внезапные сдвиги нагрузки (например, попадая по похороненному объекту)

  Недостаток снятия давления или амортизаторы всплеска

• Температурные крайности

  Перегрев от непрерывного тяжелого езды на велосипеде

  Низкотемпературная вязкость увеличивает трение при запуске

  Термический цикл, вызывающий утомляемость расширения/сокращения

• Плохой дизайн или производственные дефекты

  Поверхностная отделка не в пределах спецификации

  Неправильный выбор материалов для среды приложения

  Свободные допуски, ведущие к неудачникам

6. Лучшие практики смягчения износа и продления жизни привода

Чтобы минимизировать износ внутреннего компонента и максимизировать надежность гидравлического роторного привода, следуйте этим рекомендациям:

6.1 строгая фильтрация и чистота жидкости и чистота

• Установите высококачественные офлайн-фильтры с 10–15 микронными оценками, чтобы непрерывно кусочка жидкости.

• Используйте фильтры давления и обратной линии, оцениваемые до 3–5 микрон в критических системах.

• Поддерживать положительное давление резервуара , чтобы предотвратить приема воздуха.

  Реализуйте выборку масла и подсчет частиц : регулярно проверяйте коды чистоты ISO и принимайте корректирующие действия, если уровни повышаются.

6.2 Оптимальный выбор жидкости и обслуживание

• Выберите гидравлическое масло , которое соответствует вязкости OEM и аддитивные рекомендации для вашего температурного диапазона.

• Включите антиля (AW) и добавки ингибитора коррозии , чтобы защитить от металла до металла и влаги.

• Придерживайтесь запланированных изменений масла : замените жидкости с интервалами, рекомендованными производителем привода, или раньше, если обнаружено загрязнение.

• Следите за условиями жидкости : вязкость трека, количество кислоты (TAN) и нагрузку на частицы.

6.3 Управление шоком и давлением

• Установите клапаны сброса давления, установленные чуть выше максимального рабочего давления, чтобы защитить лопасти и поршни от шипов.

• Используйте гидравлические аккумуляторы или амортизаторы, чтобы поглотить внезапные скачки, вызванные быстрыми направленными изменениями.

• Используйте элементы управления мягким и мягким стоп с пропорциональными или серво-серво-клапанами, чтобы плавно наращивать давления.

6.4 контроль температуры и охлаждение

• Включите теплообменники или масляные радиаторы в системах высокой или высокой нагрузки.

• Мониторинг рабочих температур с помощью датчиков и сигналов тревоги или автоматического выключения на чрезмерных событиях.

• Дайте правильную разминку в холодном климате: используйте параллельные обогреватели или обходные цепи, чтобы обеспечить оптимальную вязкость жидкости до полной работы.

6.5 Лучшие практики проектирования и установки

• Укажите соответствующие материалы : затвердевшие, нитрические или покрытые поверхности на поршнях, отверстиях и лопастях.

• Плотные допуски обработки и отделка поверхности (RA ≤ 0,2 мкм) обеспечивают оптимальное герметинг.

• Обеспечить правильное выравнивание вала : смещение увеличивает нагрузки на подшипники. Используйте инструменты выравнивания точности при установке.

• Избегайте чрезмерных боковых нагрузок : проектируйте связи с передачей только задуманы, а не изгибающимися моментами.

6.6 Проактивный мониторинг и предсказательное обслуживание

• Установите датчики вибрации, давления и температуры на приводах для непрерывного мониторинга здоровья.

• Анализировать тенденции : резкие изменения в вибрации или потреблении давления часто предшествуют ошибкам, связанным с износом.

• Расписание минимально инвазивных проверок во время запланированного времени простоя: проверка зазоров, условия уплотнения и результаты образца жидкости.

• Используйте аналитику данных и прогнозирующие алгоритмы, чтобы прогнозировать время замены компонентов, избегая сюрпризов.

7. Пример случая: продление срока службы на 3 ×

Крупный подрядчик по туннелированию испытывал неудачи в приведении в своих подразделениях рулевого управления, примерно каждые 500 часов работы, что ниже ожидаемой жизни. Анализ отказов выявил тяжелый износ лопатки и отверстия из -за абразивного проникновения. Внедряя следующие меры, подрядчик продлил срок службы привода на более чем на 1500 часов:

• Модернизированные впускные и возвратные фильтры до 3-микроронных рейтингов.

• Переключится на гидравлическое масло со специализированными антилямиными и делульсирующими добавками.

• Добавлен выделенный теплообменник для поддержания температуры жидкости при 60 ° C.

• Установил аккумулятор для ослабления скачков давления во время быстрых изменений.

Результатом стало сокращение времени простоя на 70%, значительная экономия затрат на запасные детали и улучшили показатели прогресса в туннелировании.

Заключение:

Гидравлические роторные приводы обеспечивают исключительный крутящий момент и точность в компактных следах, но их производительность зависит от целостности внутренних поршней, лопастей, отверстий и подшипников. Понимая основные механизмы износа - Абразию, адгезию, эрозию, усталость - и решающие коренные причины, такие как загрязнение жидкости, неадекватная смазка, ударные нагрузки и тепловые крайности, операторы могут значительно продлить срок службы привода.

Инвестирование в надежную фильтрацию, надлежащий выбор жидкости, управление давлением и температурой, точное производство и проактивный мониторинг превращает приводы из расходных материалов в длительные, надежные активы. Вознаграждение включает в себя снижение затрат на техническое обслуживание, минимизированное незапланированное время простоя и большую уверенность в критически важных применениях в области строительства, добычи полезных ископаемых, оффшорной и автоматизации.
