Поворотный привод серии CY6 для требовательных гидравлических систем перемещения

Проектирование управления движением в тяжелых условиях представляет собой серьезную основную задачу. Вы должны добиться максимального крутящего момента в строго ограниченном пространстве. Вам также необходимо управлять высокими разнонаправленными нагрузками. Обычные линейные цилиндры занимают слишком много места. Они опираются на громоздкие внешние точки поворота и скобы. Традиционные лопастные приводы сталкиваются со своими проблемами. Они часто выходят из строя в условиях сильного стресса из-за хронической внутренней утечки жидкости. представляет Поворотный привод серии CY6 собой специализированное решение. Он надежно работает в тяжелых условиях эксплуатации, где традиционные механизмы выходят из строя. Это руководство по технической оценке поможет инженерам и системным интеграторам. Вы можете использовать его для оценки этого продвинутого механизма при разработке будущих машин. Мы изучим его инженерные основы, строгие критерии производительности и важные реалии реальной реализации.

Ключевые выводы

• Эффективность форм-фактора: используется винтовой шлицевой механизм, обеспечивающий крутящий момент до 6700 Нм без громоздких внешних соединений, как в случае с линейными цилиндрами.

• Грузоподъемность: рассчитан на большие радиальные и осевые нагрузки (до 3900 кг одновременно) непосредственно на вал/фланец.

• Контроль утечек: превосходит традиционные лопастные гидравлические поворотные приводы с почти нулевой внутренней утечкой, обеспечивая превосходный удерживающий момент.

• Готовность к интеграции: Создан для требовательных реалий строительной техники, морских палуб и тяжелой автоматизации, но требует тщательного управления температурным режимом из-за присущих ему переменных механического КПД.

Основы инженерии: почему винтовой привод CY6 заменяет традиционные механизмы

Минималистское инженерное преимущество этого устройства заключается в его внутренней структуре. Он основан на механизме с одной движущейся частью, известном как скользящая косозубая передача. Давление жидкости воздействует непосредственно на специализированный поршень. Этот поршень имеет тщательно обработанные винтовые шлицы. Поскольку жидкость толкает поршень линейно, шлицы заставляют вал вращаться. Такое прямое преобразование сводит к минимуму механический износ. Это практически исключает проблемы с нулевым люфтом при длительном использовании. Вы получаете немедленное и точное управление движением без сложных механических связей.

Если сравнить его с линейными цилиндрами, уменьшение занимаемой площади становится очевидным. Традиционный цилиндр требует увеличенного зазора штока. Ему также нужны внешние точки поворота для преобразования линейного толчка в движение по дуге. Винтовой привод устраняет эти требования. Он обеспечивает компактную, полностью закрытую точку вращения. Закрытая конструкция снижает риск внешнего загрязнения. Это также предотвращает попадание грязи или мусора в механическое заедание открытых стержней.

Лопастные приводы имеют известную в отрасли уязвимость, связанную с утечками внутреннего байпаса. Лопатка проходит по цилиндрическому отверстию. Со временем высокое давление выталкивает жидкость через уплотнения лопастей. CY6 полностью решает эту проблему. Вместо подметающей лопатки в нем используется прочная конструкция поршня и уплотнения. Эта конструкция обеспечивает практически нулевой внутренний обход жидкости. Он обеспечивает критическую устойчивость, когда вам нужно подвешивать массивные грузы в воздухе.

Основные характеристики и тесты производительности серии CY6

Инженеры должны согласовать рабочий диапазон с требованиями системы. Гидравлический поворотный привод обеспечивает исключительную удельную мощность. Мы разбираем показатели крутящего момента и смещения, чтобы прояснить его возможности. Крутящий момент привода составляет от 2800 до 6700 Нм при стандартном рабочем давлении 21 МПа. Удерживающий крутящий момент представляет собой способность фиксировать груз на месте. Эта возможность масштабируется до огромных 14 300 Нм при давлении 21 МПа. Этот показатель важен для подвески критически важного для безопасности груза.

Характеристики движения определяют, как устройство физически взаимодействует внутри сустава. Стандартные углы поворота составляют от 200° до 220°. Внутренние механические концевые упоры управляют замедлением в пределах этого вращения. Эти мощные упоры предотвращают внутренние повреждения, когда поршень достигает конца своего хода. Они позволяют агрегату безопасно справляться с высокоинерционным торможением.

Структурные ограничения по нагрузке делают этот агрегат более простым, чем простой двигатель. Он имеет одинаковую радиальную и осевую несущую способность. Прочные внутренние подшипники выдерживают одновременно максимум 3900 кг. Это позволяет приводу служить непосредственно основным шарниром конструкции. Вам не нужны вторичные опорные кронштейны или внешние подшипники.

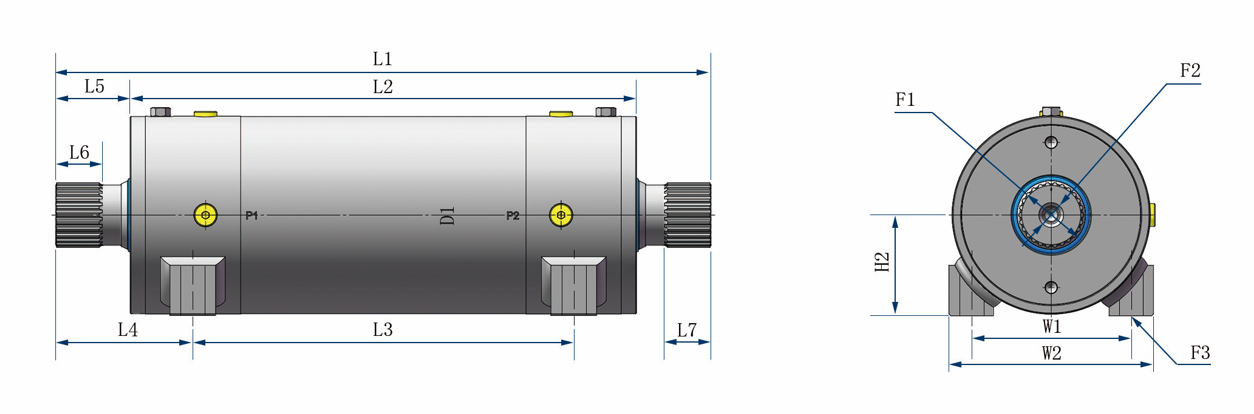

Стандартизированные интерфейсы обеспечивают плавную интеграцию в существующие глобальные гидравлические схемы. Режимы вывода включают варианты с прочным фланцем или конфигурации со шлицевым валом. Инженеры могут адаптировать эти интерфейсы к конкретным потребностям монтажа. Стандартизированные варианты портирования включают резьбу ISO, BSPP и SAE. Эти глобальные стандарты устраняют необходимость в сложных специальных переходниках для труб.

Сводные характеристики производительности

Составление карты применения: где поворотные приводы для тяжелых условий эксплуатации обеспечивают максимальную производительность

Строительная техника работает в суровых и беспощадных условиях. Вы сталкиваетесь с постоянным попаданием грязи, сильными ударными нагрузками и неустойчивой погодой. Привод строительной техники служит идеальным соединением для этих целей. Он превосходно подходит для наклонно-поворотных устройств экскаваторов, обеспечивая высокий крутящий момент в компактном корпусе. Операторы используют его в подачах перфораторов для надежного углового позиционирования. Он плавно справляется с сочленением тяжелой стрелы. Полностью закрытая конструкция полностью защищает внутренние движущиеся части от абразивной пыли и грязи.

Горнодобывающая и погрузочно-разгрузочная отрасли полагаются на непрерывную бесперебойную работу. Выход из строя оборудования мгновенно останавливает производственные линии. Инженеры интегрируют эти вращающиеся агрегаты в важные элементы управления желобом для направления тяжелой руды. Вы обнаружите, что они приводят в действие отклоняющие конвейеры на крупных перерабатывающих предприятиях. Сверхмощные манипуляторы используют свой высокий удерживающий момент для безопасного захвата и подвешивания массивных объектов. Структурная целостность CY6 выдерживает длительное интенсивное использование.

Морская и морская среда представляет серьезный риск коррозии. Соленая вода быстро разрушает незащищенные стальные детали. Вы можете адаптировать сверхмощный поворотный привод для суровых морских условий эксплуатации. Он идеально подходит для палубных кранов и тяжелых люковых крышек. Однако необходимо применить соответствующую обработку поверхности. Прочные эпоксидные или полиуретановые покрытия устойчивы к солевому туману. Для глубоководных операций инженеры должны применять специальные методы компенсации давления. Это гарантирует, что внутренние уплотнения выдержат экстремальное гидростатическое давление.

Реалии реализации: эффективность, тепловыделение и системные ограничения

Объективная инженерия требует прозрачного взгляда на системные ограничения. Переменные механической эффективности представляют собой первоочередное внимание. Механизм спирального преобразования основан на трении скольжения между шлицевыми зубьями. Термодинамический и механический КПД обычно составляет от 45% до 80%. Это отклонение сильно зависит от внешней нагрузки, вязкости жидкости и рабочей скорости. Вы должны рассчитать требования к мощности системы с учетом этих потерь эффективности.

Предупреждения по управлению температурным режимом имеют решающее значение для успешной интеграции. Потери энергии на трение преобразуются непосредственно в тепло. Непрерывные высокочастотные колебания быстро генерируют локализованное тепло внутри гидравлической жидкости. Вы не можете игнорировать это тепловое накопление. Мы настоятельно рекомендуем установить конкретные пределы рабочего цикла для задач с быстрыми колебаниями. Если вам требуется непрерывная работа, вам необходимо интегрировать специальные системные охладители. Надлежащее охлаждение предотвращает деградацию жидкости и защищает внутренние уплотнения от теплового повреждения.

Требования к фильтрации диктуют долгосрочную выживаемость механизма. Скользящие шлицы и уплотнения высокого давления требуют чистой гидравлической жидкости. Вы должны соблюдать строгие стандарты чистоты жидкостей. Мы рекомендуем ориентироваться на коды чистоты жидкостей ISO 4406 (например, 18/16/13 или выше). Загрязненная жидкость действует как жидкая наждачная бумага. Это приведет к преждевременному износу винтовых шлицов. Это также приведет к ухудшению качества уплотнений высокого давления, сводя на нет преимущество отсутствия утечек.

Критерии закупок и отбора

Смещение разговора о закупках в сторону точного технического согласования обеспечивает успешную реализацию. Вы должны оценить компонент на основе его механической пригодности для вашей уникальной системы. Закрытая самосмазывающаяся конструкция снижает трудозатраты на еженедельное техническое обслуживание. Инженерам нужна надежная основа для оценки CY6 на соответствие требованиям проекта.

Мы предоставляем четкую логику составления короткого списка, которая поможет вам принять решение. Выполните следующие последовательные шаги, чтобы проверить совместимость:

1. Рассчитайте требуемые крутящие моменты: точно сопоставьте требования к динамическому крутящему моменту с потребностями в статическом удерживающем моменте. Убедитесь, что пики максимальной нагрузки не превышают предел выдержки 14 300 Нм при давлении 21 МПа.

2. Определите требования к структурной нагрузке: оцените радиальные и осевые силы в соединении. Определите, позволяет ли грузоподъемность 3900 кг отказаться от внешних опорных подшипников. Удаление лишних подшипников упрощает общую конструкцию машины.

3. Выберите соответствующий режим вывода: выберите фланцевый выход для прямого жесткого монтажа компонентов. Выберите выходной вал, если в вашей конструкции используются шлицевые или шпоночные механические связи.

Рекомендации по диагностике и текущему техническому обслуживанию

Профилактическое техническое обслуживание продлевает срок службы гидравлических компонентов высокого давления. Стандартизированная СОП по устранению утечек экономит часы диагностического времени. Если вы подозреваете неисправность поршня или уплотнения вала, следуйте строгому алгоритму диагностики. Сначала закройте балансировочные клапаны, чтобы изолировать привод. Затем выпустите из системы весь попавший воздух. Поверните механизм до упора и создайте в нем давление 21 МПа. Наконец, проверьте обратную линию на предмет обходного потока. Любой непрерывный поток указывает на нарушение внутреннего уплотнения.

График профилактического технического обслуживания обеспечивает работу оборудования с максимальной производительностью. Вы должны установить базовые рекомендации для выездных технических специалистов. Проводите визуальный осмотр уплотнений каждую неделю, чтобы как можно раньше обнаружить внешние выделения. Ежемесячно проверяйте настройки крутящего момента крепежа, чтобы обеспечить целостность конструкции в условиях сильной вибрации. Ежеквартально проводите отбор проб жидкости, чтобы убедиться в сохранении целевых показателей чистоты согласно ISO 4406.

Жизнеспособность восстановления делает ремонт в полевых условиях очень практичным. Когда уплотнения со временем изнашиваются, не всегда требуется заводской ремонт. Стандартизированные комплекты уплотнений легко доступны. Ремонты на месте по-прежнему вполне осуществимы для обученных технических специалистов. Вы можете восстановить привод до исходных характеристик нулевой утечки, не снимая его полностью с тяжелой техники.

Стандартизированная таблица графика технического обслуживания

Заключение

Поворотный привод серии CY6 не является стандартным, универсальным компонентом. Он работает как прочный конструктивный и приводной элемент, рассчитанный на максимальную удельную мощность. Он заменяет громоздкие линейные цилиндры и негерметичные лопастные приводы, используя сложный винтовой шлицевой механизм. Он действует одновременно как структурный шарнир и двигатель с высоким крутящим моментом.

Успешная реализация во многом зависит от точных инженерных методов. Вы должны провести тщательное профилирование нагрузки, чтобы обеспечить соблюдение структурных ограничений. Надлежащее управление температурой в гидравлической системе по-прежнему имеет важное значение для противодействия переменным механическим КПД. Поддержание строгой чистоты жидкости гарантирует длительный срок эксплуатации.

Следующий шаг требует проверки кривых посадки и крутящего момента. Мы рекомендуем загрузить точные трехмерные модели САПР для макетов вашей системы. Свяжитесь с инженером-разработчиком приложения напрямую, чтобы проверить специальные расчеты кривой крутящего момента. Это гарантирует, что привод полностью соответствует вашим требованиям к тяжелой технике.

Часто задаваемые вопросы

Вопрос: Можно ли напрямую подключить датчик динамического крутящего момента к CY6?

О: Да, но это зависит от режима вывода. Для фланцевых выходов требуется специальная переходная пластина для установки стандартного датчика крутящего момента. Выходы с прямым валом поддерживают стандартные линейные датчики крутящего момента, использующие шлицевые или шпоночные муфты. Всегда проверяйте, что датчик может выдерживать большие пределы удерживающего момента, чтобы предотвратить разрушение датчика во время внезапной остановки нагрузки.

Вопрос: Почему максимальный угол поворота ограничен 200–220°?

О: Ограничение вращения обусловлено физическими ограничениями внутреннего хода поршня. В конструкции со спиральными скользящими шлицами линейный ход поршня определяет угол поворота. Расширение вращения до 360° потребовало бы непрактичного и слишком длинного корпуса привода. Непрерывное вращение на 360° требует конструкции мотор-редуктора, а не винтовых поршней с конечным ходом.

Вопрос: Подходит ли серия CY6 для пневматического управления?

О: Нет. Это строго гидравлический поворотный привод высокого давления. Работа на сжатом воздухе не даст заявленных параметров крутящего момента. Кроме того, пневматическое управление представляет серьезную угрозу безопасности и смазке. Внутренние винтовые шлицы требуют смазывания гидравлическим маслом для предотвращения быстрого механического разрушения.

Вопрос: Требуется ли CY6 калибровка приведения в исходное положение при запуске системы?

О: Калибровка возврата в исходное положение не требуется. Это гидравлическое устройство с конечным числом оборотов, определяемое жесткими внутренними механическими упорами. По сути, он обеспечивает абсолютную привязку к положению, не полагаясь на электронные процедуры наведения. Когда поршень ударяется о торцевую крышку, система точно определяет физическое местоположение привода.
