Подробные принципы работы гидравлических поворотных приводов

Гидравлические поворотные приводы являются важными компонентами современных механических и промышленных систем, преобразующих гидравлическую энергию во вращательное движение. Понимание принципов их работы имеет решающее значение для оптимизации производительности и обеспечения их успешного применения в различных отраслях. В этой статье будут объяснены механизмы, лежащие в основе гидравлических поворотных приводов, их основные типы и их преимущества в инженерных приложениях.

1. Основной принцип работы гидравлических поворотных приводов

Гидравлические поворотные приводы работают по принципу преобразования. гидравлическая энергия (давление жидкости) в вращательная механическая энергия. Это достигается за счет таких компонентов, как косозубые шестерни, поршни или лопасти, в зависимости от типа привода.

1.1 Механизм преобразования энергии

1. Гидравлическое давление: Гидравлическая жидкость под давлением поступает в привод через впускное отверстие.

2. Генерация силы: Давление воздействует на внутренние компоненты (например, поршни, лопасти), создавая линейную силу.

3. Вращение: Линейная сила преобразуется во вращательное движение посредством механических связей, таких как косозубые шестерни или кулачковые системы.

4. Выходное движение: Вращающийся вал создает крутящий момент, который приводит в движение нагрузку, например, роботизированные руки, клапаны или компоненты оборудования.

2. Основные типы гидравлических поворотных приводов и их механизмов.

Существует три основных типа гидравлических поворотных приводов, каждый из которых использует разные механизмы для достижения вращательного движения:

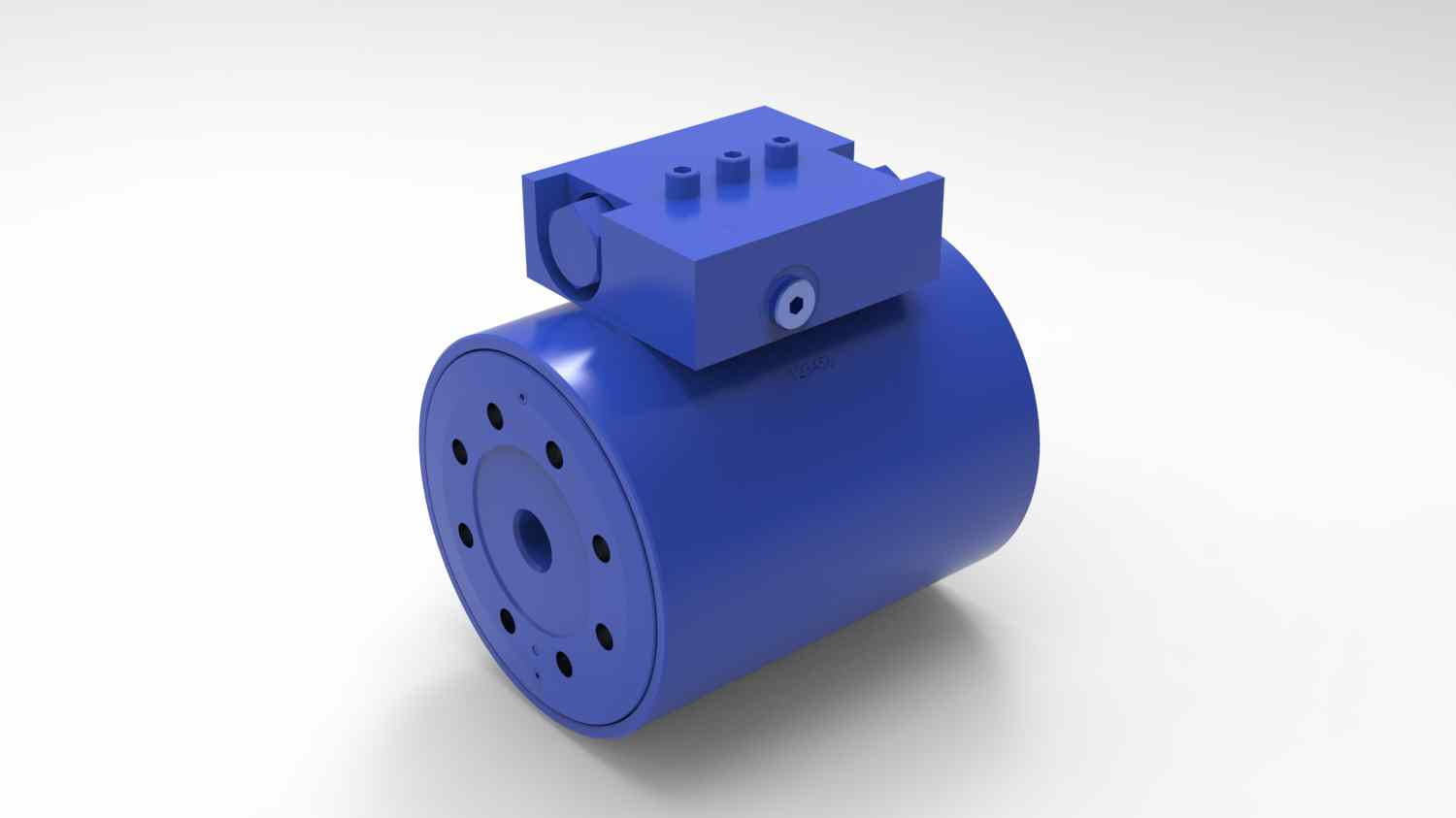

2.1 Винтовые гидравлические поворотные приводы

· Механизм: Эти приводы используют комбинацию косозубые шестерни и поршни. Когда гидравлическая жидкость поступает в привод, она перемещает поршень линейно. Винтовая передача преобразует это линейное движение во вращательное.

· Преимущества:

o Высокий крутящий момент и компактная конструкция.

o Подходит для применений, требующих точного углового контроля.

· Приложения: Промышленная автоматизация, робототехника и привод арматуры.

2.2 Лопастные гидравлические поворотные приводы

· Механизм: Лопастные приводы имеют вращающиеся лопасти внутри камеры. Гидравлическое давление заставляет лопасти вращаться, создавая вращательное движение.

· Преимущества:

o Легкий и простой дизайн.

o Быстрое время отклика и плавное движение.

· Приложения: Высокоскоростные операции, такие как погрузочно-разгрузочные работы и конвейеры.

2.3 Реечные приводы

· Механизм: Эти приводы используют поршень и стойка узел, подключенный к ведущая шестерня. Гидравлическое давление приводит в движение поршень, который перемещает стойку линейно. Движение рейки вращает шестерню, создавая вращательное движение.

· Преимущества:

o Высокая точность и стабильный крутящий момент.

o Подходит для применений, требующих двунаправленного вращения.

· Приложения: Робототехника, автоматизированное оборудование и промышленные подъемные системы.

3. Генерация крутящего момента в гидравлических поворотных приводах

Выходной крутящий момент гидравлических поворотных приводов напрямую зависит от приложенного гидравлического давления и конструкции привода. Обычно используется следующая формула:

T=P×A×r×ηT = P imes A imes r imes eta

Где:

· T = Крутящий момент (Нм)

· P = Гидравлическое давление (бар или фунт на квадратный дюйм)

· A = Эффективная площадь привода (м² или дюйм²)

· r = Радиус или длина плеча момента (м или дюймы)

· η = КПД системы привода (обычно 85–95 %)

Эта взаимосвязь подчеркивает важность поддержания надлежащего гидравлического давления, эффективности привода и целостности компонентов для достижения оптимальной производительности.

4. Преимущества гидравлических поворотных приводов

Гидравлические поворотные приводы обладают значительными преимуществами, которые делают их предпочтительными для тяжелых и прецизионных применений:

Высокое соотношение крутящего момента к размеру:

o Гидравлические поворотные приводы обеспечивают более высокий крутящий момент по сравнению с электрическими или пневматическими приводами аналогичного размера.

o Это позволяет им эффективно справляться с тяжелыми грузами.

Компактный и прочный дизайн:

o Их компактная конструкция делает их идеальными для приложений с ограниченным пространством.

o Изготовлены из прочных материалов и надежно работают в суровых условиях эксплуатации.

Точное управление движением:

o Гидравлические системы обеспечивают плавное и стабильное вращательное движение, обеспечивая точное угловое позиционирование и контроль.

Высокая плотность мощности:

o Гидравлические поворотные приводы могут работать при высоких давлениях, что позволяет им создавать значительный крутящий момент без увеличения размера.

Широкий спектр применения:

o Они универсальны и используются в таких отраслях, как строительство, нефтегазовая отрасль, автоматизация, аэрокосмическая промышленность и производство.

5. Реальное применение гидравлических поворотных приводов

5.1 Промышленная автоматизация

· Гидравлические поворотные приводы приводят в движение роботизированные манипуляторы и автоматизированное оборудование, выполняя вращательные задачи, такие как сварка, сборка и позиционирование.

5.2 Тяжелое машиностроение

· Экскаваторы, краны и буровые установки используют гидравлические поворотные приводы для создания высокого крутящего момента, необходимого для подъема и вращения тяжелых грузов.

5.3 Системы управления клапанами

· Гидравлические поворотные приводы широко используются для точного открытия и закрытия крупных промышленных клапанов в системах высокого давления, таких как нефте- и газопроводы.

5.4 Аэрокосмическое и морское применение

· Приводы необходимы для регулировки поверхностей управления в системах рулевого управления самолетов и кораблей, где надежность в экстремальных условиях имеет решающее значение.

6. Заключение

принципы работы из Гидравлические поворотные приводы полагаются на эффективное преобразование гидравлической энергии в механическую, обеспечивая надежное и точное вращательное движение. Будь то винтовой, лопастной или реечный механизм, гидравлические поворотные приводы обеспечивают высокий выходной крутящий момент, долговечность и компактную конструкцию, что делает их превосходным выбором для различных применений.

Понимание их работы, создания крутящего момента и преимуществ помогает отраслям оптимизировать их использование в тяжелом машиностроении, системах автоматизации и приложениях управления. По мере развития технологий эти приводы будут продолжать развиваться, внедряя более продуманные конструкции и улучшенные эксплуатационные возможности для удовлетворения растущих потребностей современной промышленности.
