Углубленный взгляд на структуру и эксплуатационную логику гидравлических роторных приводов

Гидравлические роторные приводы являются важными компонентами в различных механических и промышленных применениях, превращая гидравлическую энергию в точное вращательное движение. Понимание их внутренней структуры и принципов эксплуатации имеет решающее значение для оптимизации их производительности и выбора правильного привода для конкретных задач. В этой статье представлено углубленное исследование внутренних компонентов, вариаций проектирования и эксплуатационной логики гидравлических роторных приводов.

---

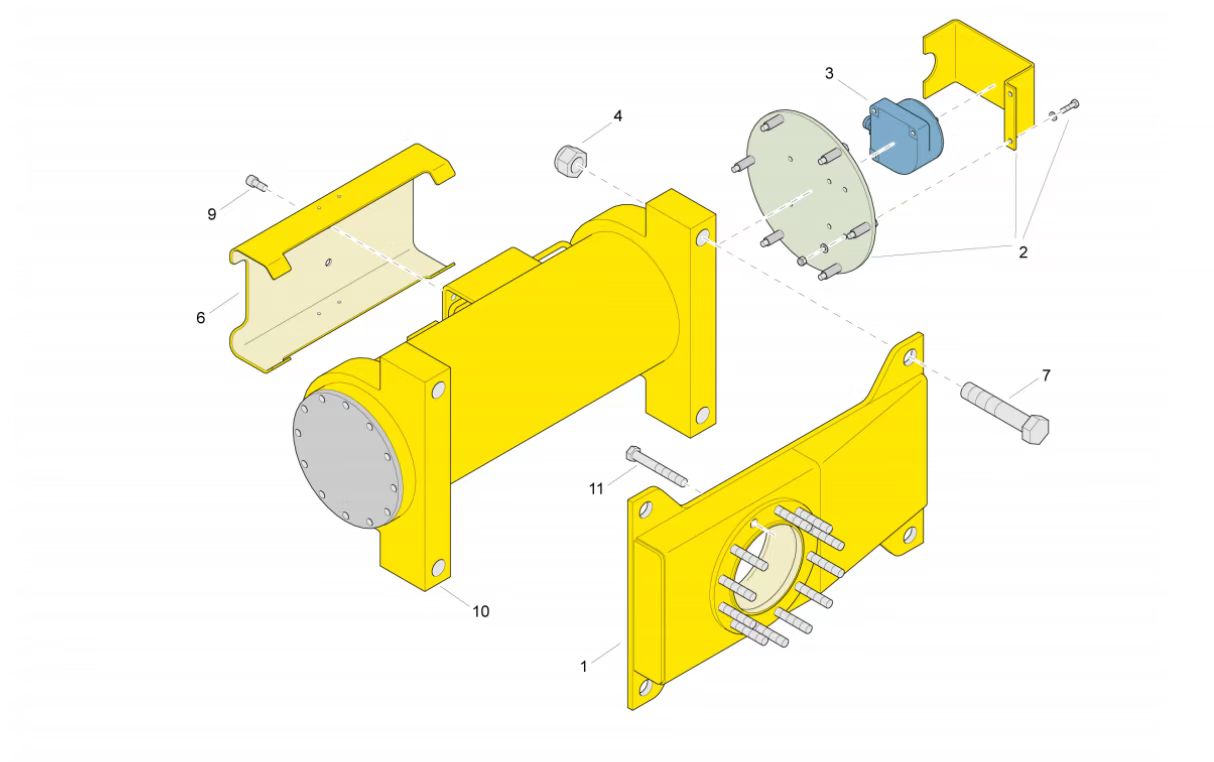

1. Основная структура гидравлических роторных приводов

Гидравлические вращающиеся приводы предназначены для преобразования мощности жидкости в вращательное движение, с точностью до обеспечения высокого крутящего момента. Их внутренняя структура обычно включает в себя следующие компоненты:

1.1 Жилье

· Корпус окружает все внутренние компоненты и защищает их от внешних факторов окружающей среды, таких как грязь, влага и мусор.

· Материалы: обычно изготавливаются из чугуна, стали или алюминия для долговечности и коррозионной стойкости.

1.2

· Поршень или лодок является основным движущимся компонентом, который транслирует гидравлическое давление в механическую силу.

· Типы :

o Приводы на основе поршня : используйте один или несколько поршней для генерации движения.

o Приводы на основе лопасти : используйте вращающийся лодок в камере, чтобы произвести движение.

1.3 Печать

· Уплотнения предотвращают вытекание гидравлической жидкости при сохранении внутреннего давления.

· Материалы: изготовлены из PTFE (тефлон), полиуретана или резины, чтобы выдерживать высокие давления и температуры.

1.4 передачи

· Шеховые передачи преобразуют линейное движение из поршня в вращательное движение.

· Общие конфигурации включают в себя спиральные шестерни или системы стойки и пинации, в зависимости от конструкции привода.

1,5 вращающегося вала

· Вал доставляет вращательное движение на нагрузку.

· Он подключен к внутреннему механизму передачи и вращается с высокой точностью.

1.6 Гидравлические порты

· Порты входа и выходов позволяют гидравлической жидкости входить и выйти из привода.

· Порты, как правило, резьмовые или фланцевые для безопасного соединения с гидравлическими системами.

---

2. Типы гидравлических роторных приводов

Гидравлические роторные приводы бывают в нескольких конфигурациях, каждая из которых подходит для конкретных приложений:

2.1 спиральные гидравлические роторные приводы

· Механизм : используйте спиральные шестерни для преобразования линейного движения в вращательное движение.

· Функции :

o Высокий крутящий момент в компактной конструкции.

o Способен к вращению с несколькими поворотами (например, 360 ° или более).

· Приложения : привлечение клапанов, робототехника и промышленная автоматизация.

2.2 Гидравлические роторные приводы на лопате

· Механизм : используйте лодок, который вращается в камере, когда входит гидравлическая жидкость.

· Функции :

o Простой дизайн с плавным движением.

o Ограниченные углы вращения (например, 90 °, 180 ° или 270 °).

· Приложения : конвейерные системы, обработка материалов и приложения с низким содержанием точки.

2.3 приводы

· Механизм : поршень управляет стойкой, которая взаимодействует с шестерней для получения вращающегося движения.

· Функции :

o Точное угловое позиционирование.

o Подходит для применений с высоким содержанием точки.

· Применение : тяжелая техника, промышленные клапаны и аэрокосмические системы.

---

3. Операционная логика гидравлических роторных приводов

Гидравлические роторные приводы работают на основе принципов динамики жидкости, используя гидравлическое давление для генерации движения. Ниже приведено пошаговое объяснение их эксплуатационной логики:

3.1 Поток гидравлической жидкости

· Вход : Гидравлическая жидкость под давлением попадает в привод через впускной порт.

· Давление генерируется гидравлическим насосом и контролируется клапанами для обеспечения точных скоростей потока и давлений.

3.2 Generation

· Гидравлическая жидкость применяет давление на поршень или лодок, создавая линейную силу.

· В конструкциях с стойкой и пиненой линейное движение поршня перемещает стойку, которая вращает шестерни.

· В спиральных конструкциях поршень взаимодействует с спиральной передачей для производства вращательного движения.

3.3 Выход крутящего момента

· Вращающее движение передается на вал, который доставляет крутящий момент к подключенной нагрузке.

· Количество крутящего момента зависит от гидравлического давления, конструкции привода и механической эффективности.

3.4 Выхлоп и возвратный поток

· Гидравлическая жидкость выходит из привода через выходной порт и возвращается в гидравлический резервуар для рециркуляции.

· Давление и скорость потока системы непрерывно контролируются, чтобы обеспечить постоянную производительность.

---

4. Различия дизайна и их преимущества

4.1 СДЕЛАННЫЕ ПРЕДУПРЕЖДЕНИЯ ДВОЙСТВА

· Приводы с одним действием : используйте гидравлическое давление, чтобы перемещаться в одном направлении, с пружиной или внешней силой, возвращая привод в его первоначальное положение.

· Приводы двойного действия : используйте гидравлическое давление как для прямого, так и для возврата движения, предлагая больший контроль и эффективность.

4.2 Многообразные приводы

· Разработано для применений, требующих полного вращения на 360 ° или более.

· Обычно используется в приведении клапанов и промышленной робототехнике.

4.3 отказоустойчивые приводы

· Включите механизмы или накопления пружины, чтобы обеспечить безопасную работу во время мощности или гидравлических сбоев.

· Используется в критически важных системах, таких как аварийные отключенные клапаны.

---

5. Соображения технического обслуживания

Надлежащее обслуживание необходимо для обеспечения долговечности и надежности гидравлических роторных приводов:

5.1 регулярно осматривайте уплотнения

· Проверьте наличие износа или повреждения, чтобы предотвратить утечки жидкости и поддерживать давление.

5.2 Мониторинг качества гидравлической жидкости

· Убедитесь, что гидравлическая жидкость чистая и в пределах рекомендуемого диапазона вязкости.

· Замените загрязненную жидкость, чтобы избежать повреждения внутренних компонентов.

5.3 Смазочные передачи и движущиеся части

· Регулярная смазка уменьшает трение и износ, повышение эффективности и продление срока службы.

5.4 Проверьте выравнивание и монтаж

· Обеспечить правильное выравнивание привода с подключенной нагрузкой, чтобы предотвратить чрезмерное напряжение на компоненты.

---

6. Заключение

Гидравлические роторные приводы являются сложными, но высокоэффективными устройствами, которые играют решающую роль в многочисленных промышленных применениях. Понимая их внутреннюю структуру и принципы эксплуатации, инженеры и операторы могут оптимизировать производительность привода, снизить затраты на техническое обслуживание и продлить срок службы.

Благодаря достижениям в области материалов, технологий герметизации и интеллектуальных систем управления, гидравлические роторные приводы продолжают развиваться, предлагая повышенную надежность и универсальность для современных инженерных задач.

---
